এসএম 1x2 ফাইবার কাপলার

আমাদের কারখানার সাথে sm 1x2 ফাইবার কাপলার কিনতে স্বাগতম। চীনের নেতৃস্থানীয় নির্মাতারা এবং সরবরাহকারীদের একজন হিসাবে, আমরা কাস্টমাইজড অর্ডারগুলিকে স্বাগত জানাই। এখন আমাদের সাথে মূল্য এবং উদ্ধৃতি পরামর্শ করুন.

● 405 nm এ ব্যবহারের জন্য ন্যারোব্যান্ড কাপলার

● 99:1 থেকে শুরু করে যেকোনো স্প্লিট রেশিওতে পাওয়া যায়

● অসমাপ্ত ফাইবার, FC/PC সংযোগকারী, বা FC/APC সংযোগকারী

বৈশিষ্ট্য

● তরঙ্গদৈর্ঘ্য পরিসীমা: 405 ± 5 nm

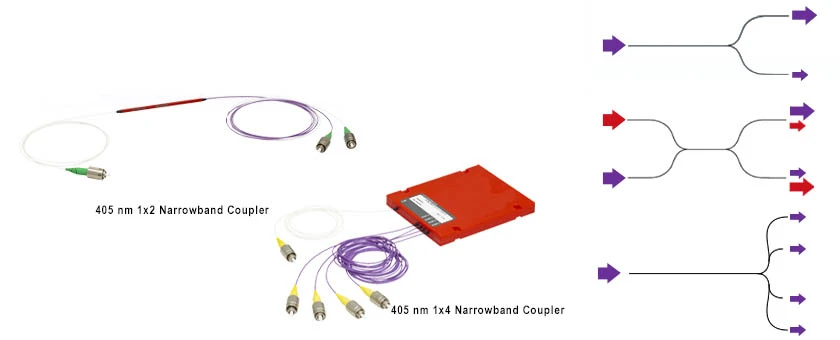

● 1x2, 2x2, বা 1x4 কনফিগারেশন উপলব্ধ

● 99:1 থেকে শুরু করে যেকোনো বিভক্ত অনুপাত উপলব্ধ

● অসমাপ্ত ফাইবার, FC/PC সংযোগকারী, বা FC/APC সংযোগকারী

FOCC 405 ± 5 nm তরঙ্গদৈর্ঘ্যের জন্য ন্যারোব্যান্ড কাপলার অফার করে, বিভক্ত অনুপাত 99:1 থেকে নির্বাচনযোগ্য। কাপলার কনফিগারেশন 1x2, 2x2, এবং 1x4 অন্তর্ভুক্ত। 405 এনএম আলোর সংক্ষিপ্ত তরঙ্গদৈর্ঘ্যের কারণে, একটি নির্দিষ্ট প্রয়োগের জন্য উপযুক্ত 405 এনএম কাপলার টাইপ নির্বাচন করার সময় বেশ কয়েকটি অতিরিক্ত কারণ বিবেচনা করা প্রয়োজন।

মূল বিবেচনা

ফাইবার অপটিক্স: দুটি ভিন্ন ডিজাইন উপলব্ধ, উভয়ই 405 এনএম তরঙ্গদৈর্ঘ্যে একক-মোড ট্রান্সমিশন সক্ষম করে: জার্মেনিয়াম (Ge)-ডোপড ফাইবার এবং বিশুদ্ধ সিলিকা-কোর ফাইবার। তাদের সাধারণ অপারেটিং তরঙ্গদৈর্ঘ্যের পরিসীমা 400 nm থেকে 635 nm এর চেয়ে বড় বা সমান। 0.12 এর একটি সংখ্যাসূচক অ্যাপারচার (NA) এর জন্য, জার্মেনিয়াম-ডোপড ফাইবারের মূল ব্যাস হল 2.1 µm; একই NA-এর জন্য, বিশুদ্ধ সিলিকা{11}}কোর ফাইবারের মূল ব্যাস হল 3.0 µm।

মূল আকার:
405 এনএম একক-মোড ফাইবারের জন্য প্রয়োজনীয় মূল ব্যাস 1550 এনএম ফাইবারের জন্য প্রয়োজনীয় (যেমন, কর্নিং SMF-28) এর চেয়ে তিনগুণ বেশি ছোট। অত্যন্ত ছোট কোর আকারের কারণে, FC/PC বা FC/APC ফাইবার অপটিক সংযোগকারী ফেরুলে সমাপ্ত করার সময় এই ফাইবারগুলির অত্যন্ত সুনির্দিষ্ট প্রান্তিককরণের প্রয়োজন হয়। ফাইবার কোরের যেকোন মিসলাইনমেন্ট যখন সংযোগকারীগুলিকে একত্রে মিলিত করা হয় (যেমন, ডায়াফ্রামে) তা উল্লেখযোগ্য অপটিক্যাল ক্ষতির কারণ হতে পারে। অধিকন্তু, ছোট-কোর সিঙ্গেল-মোড ফাইবারগুলির ফিউশন স্প্লিসিংয়ের জন্য সর্বোত্তম ফলাফল অর্জনের জন্য বিশেষ সরঞ্জামের প্রয়োজন হয়।

405 এনএম লাইট ট্রান্সমিশনের জন্য মনোযোগ

ফাইবারের ক্ষয় স্বাভাবিকভাবেই ঐতিহ্যগত কাছাকাছি{0}}ইনফ্রারেড/টেলিকমিউনিকেশন ফাইবারের তুলনায় বেশি। উদাহরণস্বরূপ, 1550 এনএম আলো প্রেরণের জন্য ব্যবহৃত ফাইবারের ক্ষরণ 0.15 dB/কিমি এর চেয়ে কম বা সমান, যখন 405 এনএম আলো প্রেরণ করতে ব্যবহৃত ফাইবারের ক্ষরণ সাধারণত 30 dB/কিমি এর চেয়ে কম বা সমান।

ছোট কোর আকারের কারণে, একক-মোড ফাইবারগুলির শেষ মুখগুলি তীব্র 405 এনএম বিকিরণের সংস্পর্শে আসে, যার ফলে শেষ-মুখের ক্ষতি হয়।

3 µm বিশুদ্ধ সিলিকা-কোর ফাইবারে, 5 mW একটানা তরঙ্গ আলোর শক্তি ঘনত্ব 70.7 kW/cm²; 2.1 µm জার্মেনিয়াম-ডোপড কোর ফাইবারে, একই শক্তির জন্য শক্তি ঘনত্ব 144.4 kW/cm² এর মতো বেশি। ফাইবারের প্রান্তের মুখের যেকোন ময়লা, তেল বা গ্রীস এই তীব্র আলোর সংস্পর্শে আসবে এবং রাসায়নিক পচনের মধ্য দিয়ে যাবে, সম্ভাব্যভাবে ফাইবারের ক্ষতি করবে বা অপটিক্যাল পাথের ক্ষয়কে একটি অগ্রহণযোগ্য স্তরে বাড়িয়ে দেবে। তাদের বৃহত্তর কোর ব্যাসের কারণে, বিশুদ্ধ সিলিকা-কোর ফাইবারগুলি জার্মেনিয়াম-ডোপড ফাইবারের তুলনায় শেষ{10}}মুখের ক্ষতির জন্য কম সংবেদনশীল। বিশুদ্ধ সিলিকা-কোর ফাইবারগুলি সাধারণত 5 থেকে 10 মেগাওয়াটের বেশি পাওয়ার আউটপুটের জন্য সুপারিশ করা হয়।

রঙ কেন্দ্র গঠন: 405 এনএম তরঙ্গদৈর্ঘ্যে আলোর সংস্পর্শে এলে ফাইবারগুলি ফটো-প্রেরিত শোষণ (ফটোডার্কনিং) করে। এর মানে হল যে শোষণ বা বিচ্ছুরণের কারণে সৃষ্ট ক্ষয় সময়ের সাথে বৃদ্ধি পায়। রঙের কেন্দ্র গঠনের প্রক্রিয়াটি ফাইবারে উপস্থিত ডোপ্যান্ট বা অমেধ্যগুলির সাথে আলোর মিথস্ক্রিয়া এবং ফাইবার আঁকার সময় উত্পন্ন-প্রেরিত আণবিক বন্ধন, ফাইবারের মধ্যে মাইক্রোস্কোপিক ত্রুটি তৈরি করে। এটি ফাইবারের প্রকার, আলোর তরঙ্গদৈর্ঘ্য এবং তীব্রতা এবং এক্সপোজার সময়ের উপর নির্ভর করে। এই প্রভাব ক্রমবর্ধমান কিন্তু, কিছু ক্ষেত্রে, বিপরীত। ফটোডার্কনিং 405 এনএম তরঙ্গদৈর্ঘ্যে ব্যবহৃত যে কোনও ফাইবার বা ফাইবার অপটিক ডিভাইসের কার্যকারিতাকে উল্লেখযোগ্যভাবে প্রভাবিত করতে পারে এবং এমনকি ফাইবারটিকে অব্যবহারযোগ্য করে তুলতে পারে। বিশুদ্ধ সিলিকা-কোর ফাইবারগুলি জার্মেনিয়াম-ডোপড ফাইবারগুলির তুলনায় রঙের কেন্দ্র গঠনে বেশি প্রতিরোধের প্রদর্শন করে৷
