ফাইবার অপটিক কমিউনিকেশন সিস্টেমের বেসিক স্ট্রাকচার ফাইবার অপটিক কমিউনিকেশন সিস্টেমের মৌলিক গঠন চিত্র 1-1 এ দেখানো হয়েছে, প্রধানত তিনটি প্রধান অংশ সহ: ট্রান্সমিশন, রিসেপশন এবং বেসিক ফাইবার অপটিক ট্রান্সমিশন সিস্টেম:
(1) ট্রান্সমিটিং বিভাগ: তথ্য উৎস ব্যবহারকারীর তথ্যকে মূল বৈদ্যুতিক সংকেতে (বেসব্যান্ড সংকেত) রূপান্তরিত করে; বৈদ্যুতিক ট্রান্সমিটার বেসব্যান্ড সংকেতগুলিকে চ্যানেল ট্রান্সমিশনের জন্য উপযুক্ত মড্যুলেটেড সিগন্যালে রূপান্তর করে (যেমন FM, PFM, PWM); অপটিক্যাল ট্রান্সমিটার বৈদ্যুতিক সংকেতগুলিকে অপটিক্যাল সিগন্যালে পরিবর্তন করে এবং রূপান্তর করে।
(2) প্রাপ্তি বিভাগ: অপটিক্যাল রিসিভার ফাইবারের মাধ্যমে প্রেরিত অপটিক্যাল সংকেতকে বৈদ্যুতিক সংকেতে রূপান্তর করে; বৈদ্যুতিক রিসিভার বেসব্যান্ড সংকেতে বৈদ্যুতিক সংকেত পুনরুদ্ধার করে; তথ্য সিঙ্ক ব্যবহারকারীর তথ্য পুনরুদ্ধার করে। দ্রষ্টব্য: অপটিক্যাল ট্রান্সমিটারের আগে এবং অপটিক্যাল রিসিভারের পরে বৈদ্যুতিক সংকেত অংশগুলি কেবল যোগাযোগ হিসাবে একই প্রযুক্তি/সরঞ্জাম ব্যবহার করে, কেবলমাত্র "অপটিক্যাল ট্রান্সমিটার + অপটিক্যাল ফাইবার লাইন + অপটিক্যাল রিসিভার" দিয়ে কেবল ট্রান্সমিশন প্রতিস্থাপন করে।
(3) মৌলিক ফাইবার অপটিক ট্রান্সমিশন সিস্টেম তিনটি ভাগে বিভক্ত: অপটিক্যাল ট্রান্সমিটার, অপটিক্যাল ফাইবার লাইন এবং অপটিক্যাল রিসিভার:
অপটিক্যাল ট্রান্সমিটার: কোর হল আলোর উৎস (যেমন LED, সেমিকন্ডাক্টর লেজার ডায়োড, DFB লেজার, ইত্যাদি), যা উচ্চ আউটপুট অপটিক্যাল শক্তি, উচ্চ মডুলেশন ফ্রিকোয়েন্সি, সংকীর্ণ বর্ণালী লাইন এবং স্থিতিশীল তরঙ্গদৈর্ঘ্যের মতো প্রয়োজনীয়তা পূরণ করতে হবে; এর কাজ হল বৈদ্যুতিক সংকেতকে অপটিক্যাল সিগন্যালে রূপান্তর করা এবং তাদের অপটিক্যাল ফাইবারে জোড়া দেওয়া।

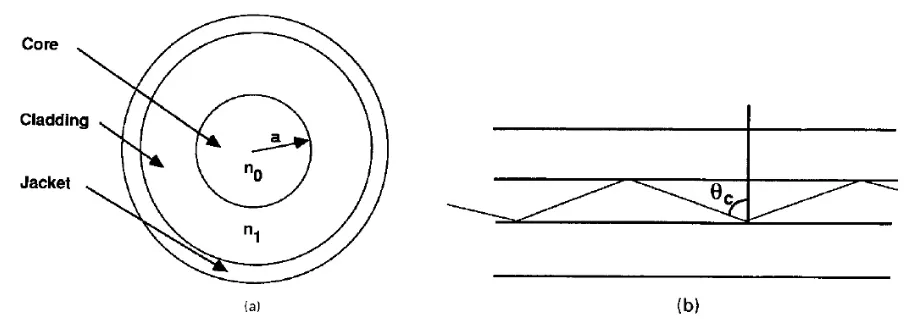

অপটিক্যাল ফাইবার লাইন: অপটিক্যাল ফাইবার, স্প্লাইস এবং সংযোগকারীর সমন্বয়ে গঠিত (আসলে অপটিক্যাল কেবল ব্যবহার করে); এর কাজ হল কম বিকৃতি এবং কম টেনশন সহ অপটিক্যাল সংকেত প্রেরণ করা। অপটিক্যাল ফাইবার হল নলাকার (কোর রিফ্র্যাক্টিভ ইনডেক্স (n_1) > ক্ল্যাডিং রিফ্র্যাক্টিভ ইনডেক্স (n_2)), আলো প্রেরণের জন্য মোট অভ্যন্তরীণ প্রতিফলন ব্যবহার করে; এতে 3টি কম-ক্ষতির জানালা রয়েছে: (0.85\\mu m) (স্বল্প তরঙ্গদৈর্ঘ্য), (1.31\\mu m) (দীর্ঘ তরঙ্গদৈর্ঘ্য), (1.55\\mu m) (দীর্ঘ তরঙ্গদৈর্ঘ্য); প্রধান বৈশিষ্ট্য হল ক্ষতি (একক: dB/কিমি) এবং বিচ্ছুরণ (একক: (ps/(km·nm)), সংক্রমণ ব্যান্ডউইথকে প্রভাবিত করে।
অপটিক্যাল রিসিভার: কোর হল ফটোডিটেক্টর (যেমন পিন ফটোডিওড, এপিডি অ্যাভাল্যাঞ্চ ফটোডিওড), যা উচ্চ প্রতিক্রিয়াশীলতা, কম শব্দ এবং উচ্চ গতির প্রয়োজনীয়তা পূরণ করতে হবে; সবচেয়ে গুরুত্বপূর্ণ পরামিতি হল সংবেদনশীলতা (দুর্বল অপটিক্যাল সিগন্যাল পাওয়ার ক্ষমতাকে প্রতিফলিত করে, সিস্টেমের মানের একটি গুরুত্বপূর্ণ সূচক); এর কাজ হল অপটিক্যাল সংকেতকে বৈদ্যুতিক সংকেতে রূপান্তর করা এবং মূল সংকেত পুনরুদ্ধার করা।
ফাইবার অপটিক কমিউনিকেশন সিস্টেমের শ্রেণীবিভাগ সাধারণ শ্রেণীবিভাগ পদ্ধতি নিম্নরূপ:
(1) ট্রান্সমিশন সিগন্যাল টাইপ দ্বারা শ্রেণীবিভাগ: ফাইবার অপটিক এনালগ যোগাযোগ ব্যবস্থা এবং ফাইবার অপটিক ডিজিটাল যোগাযোগ ব্যবস্থায় বিভক্ত:
ফাইবার অপটিক ডিজিটাল যোগাযোগ ব্যবস্থার সুবিধা:
শক্তিশালী বিরোধী-হস্তক্ষেপ ক্ষমতা এবং ভাল ট্রান্সমিশন গুণমান (থ্রেশহোল্ড অতিক্রম করার সময় শব্দ শুধুমাত্র বিট ত্রুটি তৈরি করে);
পুনর্জন্মমূলক পুনরাবৃত্তি, দীর্ঘ সংক্রমণ দূরত্ব (শব্দ জমে নির্মূল);
মহান নমনীয়তার সাথে একাধিক পরিষেবাগুলিকে মিটমাট করে (একীভূত পরিষেবাগুলি বাস্তবায়ন করা সহজ);
উচ্চ-তীব্রতার সুরক্ষিত যোগাযোগ (প্লেনটেক্সট এবং কী মডুলো-২ যোগ) বাস্তবায়ন করা সহজ;
ডিজিটাল সার্কিট ব্যবহার করে, একীভূত করা সহজ, ক্ষুদ্রাকৃতি, কম খরচে এবং উচ্চ নির্ভরযোগ্যতা।
ফাইবার অপটিক ডিজিটাল যোগাযোগ ব্যবস্থার অসুবিধা: ব্যাপক দখলকৃত ব্যান্ডউইথ, কম ব্যান্ডউইথ ব্যবহার, জটিল সরঞ্জাম এবং তুলনামূলকভাবে উচ্চ খরচ।
ফাইবার অপটিক এনালগ যোগাযোগ ব্যবস্থার বৈশিষ্ট্য: সংকীর্ণ ব্যান্ডউইথ, সাধারণ সার্কিট (A/D/D/A রূপান্তরের প্রয়োজন নেই), কম দাম, স্বল্প{0}}দূরত্বের যোগাযোগের জন্য উপযুক্ত।
(2) অপটিক্যাল তরঙ্গদৈর্ঘ্য এবং ফাইবার টাইপ দ্বারা শ্রেণীবিভাগ: সংক্ষিপ্ত তরঙ্গদৈর্ঘ্য মাল্টিমোড ফাইবার অপটিক যোগাযোগ ব্যবস্থা এবং দীর্ঘ তরঙ্গদৈর্ঘ্য ফাইবার অপটিক যোগাযোগ ব্যবস্থায় বিভক্ত:
সংক্ষিপ্ত তরঙ্গদৈর্ঘ্য মাল্টিমোড সিস্টেম: চারপাশে অপারেটিং তরঙ্গদৈর্ঘ্য (0.85\\mu m), হার 34Mbit/s এর কম বা সমান, রিপিটার স্পেসিং 10km এর কম বা সমান।
দীর্ঘ তরঙ্গদৈর্ঘ্য সিস্টেম (3টি বিভাগে উপবিভক্ত):
(1.31\\mu m) মাল্টিমোড সিস্টেম: রেট 34/140Mbit/s, রিপিটার স্পেসিং ≈20km;
(1.31\\mu m) একক-মোড সিস্টেম: রেট 140/565Mbit/s, রিপিটার স্পেসিং 30~50km (140Mbit/s এ);
(1.55\\mu m) একক-মোড সিস্টেম: হার 565Mbit/s এর থেকে বেশি বা সমান, রিপিটার ব্যবধান ≈70km।
(3) ডিজিটাল মাল্টিপ্লেক্সিং পদ্ধতি দ্বারা শ্রেণীবিভাগ: প্লেসিওক্রোনাস ডিজিটাল হায়ারার্কি (PDH) সিস্টেম এবং সিঙ্ক্রোনাস ডিজিটাল হায়ারার্কি (SDH) সিস্টেমে বিভক্ত:
PDH: প্রতিটি হায়ারার্কিক্যাল লেভেলের বিট রেট সহনশীলতা রয়েছে এবং এটি অ্যাসিঙ্ক্রোনাস, প্লেসিওক্রোনাস মাল্টিপ্লেক্সিং বাস্তবায়নের জন্য ইতিবাচক ন্যায্যতা গ্রহণ করে; হার 565Mbit/s এর থেকে কম বা সমান।
SDH: পয়েন্ট-থেকে-বিন্দু/মাল্টিপয়েন্ট নেটওয়ার্ক ট্রান্সমিশনের জন্য উপযুক্ত; একক তরঙ্গদৈর্ঘ্যের হার 2.5Gbit/s, 10Gbit/s পৌঁছতে পারে।
(4) Classification by transmission rate: Divided into 3 categories: 1) Low-speed systems: rate 2Mbit/s, 8Mbit/s; 2) Medium-speed systems: rate 34Mbit/s, 140Mbit/s; 3) High-speed systems: rate >565Mbit/s
(5) মডুলেশন পদ্ধতি দ্বারা শ্রেণীবিভাগ: 2 বিভাগে বিভক্ত: 1) সরাসরি তীব্রতা মডুলেশন সিস্টেম (অভ্যন্তরীণ মডুলেশন): আলোর উত্সের আলো নির্গমন প্রক্রিয়ার সময় মডুলেশন; সাধারণ সরঞ্জাম, কম খরচে, উচ্চ মডুলেশন দক্ষতা, কিন্তু বর্ণালী বিস্তৃতি হারের উন্নতিকে প্রভাবিত করে. 2) পরোক্ষ মডুলেশন সিস্টেম (বাহ্যিক মডুলেশন): আলোর উত্স আলো নির্গত করার পরে, আউটপুট পথে একটি মডুলেটর যুক্ত করা হয়; আলোর উৎস বর্ণালী রেখার উপর ন্যূনতম প্রভাব, উচ্চ-গতির যোগাযোগের জন্য উপযুক্ত।
