E2000/APC থেকে FC/APC একক মোড ফাইবার প্যাচ কেবল, G.657.A2, LSZH হলুদ, 3.0mm, 4m

আমাদের কারখানার সাথে e2000/apc থেকে fc/apc একক মোড ফাইবার প্যাচ কেবল, g.657.a2, lszh হলুদ, 3.0mm, 4m কিনতে স্বাগতম৷ চীনের নেতৃস্থানীয় নির্মাতারা এবং সরবরাহকারীদের একজন হিসাবে, আমরা কাস্টমাইজড অর্ডারগুলিকে স্বাগত জানাই। এখন আমাদের সাথে মূল্য এবং উদ্ধৃতি পরামর্শ করুন.

এই প্যাচ তারের একটি সমন্বয়E2000/APC সংযোগকারীএক প্রান্তে এবং একটিFC/APC সংযোগকারীঅন্য প্রান্তে APC 8 ডিগ্রী কৌণিক পলিশ পিছনের প্রতিফলন কমাতে সাহায্য করে, তারেরকে একক মোড অপটিক্যাল লিঙ্কের জন্য উপযুক্ত করে তোলে যেখানে রিটার্ন লস নিয়ন্ত্রণ গুরুত্বপূর্ণ। FOCC কাস্টমাইজড দৈর্ঘ্য, জ্যাকেট উপাদান, সংযোগকারী প্রকার, লেবেল, প্যাকেজিং, এবং অপটিক্যাল পরীক্ষার প্রয়োজনীয়তা সহ এই তারের সরবরাহ করতে পারে।

পণ্য ওভারভিউ

এই পণ্য একটিএকক মোড সিমপ্লেক্স ফাইবার অপটিক প্যাচ কর্ডদিয়ে নির্মিতG.657.A2 বেন্ড-অসংবেদনশীল অপটিক্যাল ফাইবার. প্রচলিত একক মোড ফাইবারের সাথে তুলনা করে, G.657.A2 কমপ্যাক্ট রাউটিং পরিবেশে আরও ভাল নমন কর্মক্ষমতা প্রদান করে, এটি ফাইবার বিতরণ ফ্রেম, প্রাচীর বাক্স, সরঞ্জাম রুম, FTTH অ্যাক্সেস পয়েন্ট এবং সংকীর্ণ কেবল পরিচালনার পথের জন্য উপযুক্ত করে তোলে। FOCC-এর অভ্যন্তরীণ প্রশিক্ষণের উপাদান G.657 কে বেন্ড-প্রতিরোধী ফাইবার হিসাবে শ্রেণীবদ্ধ করে যা সাধারণত FTTH অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, এবং একক মোড ফাইবার সাধারণত দীর্ঘ-দূরত্বের যোগাযোগ ব্যবস্থার জন্য ব্যবহৃত হয়।

তারের একটি গ্রহণ করে3.0mm LSZH হলুদ বাইরের জ্যাকেট. LSZH উপাদান অভ্যন্তরীণ যোগাযোগের পরিবেশের জন্য উপযুক্ত যেখানে কম ধোঁয়া এবং হ্যালোজেন{1}}মুক্ত কর্মক্ষমতা প্রয়োজন। FOCC-এর পণ্য প্রশিক্ষণ সামগ্রীগুলি PVC এবং LSZH কে সাধারণ গৃহমধ্যস্থ তারের জ্যাকেট সামগ্রী হিসাবে চিহ্নিত করে, যখন LSZH গুরুত্বপূর্ণ অন্দর পরিবেশে ব্যবহৃত হয় কারণ এটি আগুনের অবস্থার সময় ধোঁয়া এবং বিষাক্ত গ্যাস উত্পাদন হ্রাস করে।

হলুদ জ্যাকেট সাধারণ একক মোড তারের রঙের নিয়ম অনুসরণ করে। অভ্যন্তরীণ FOCC প্রশিক্ষণ বিষয়বস্তু আরও উল্লেখ করে যে একক মোড ইনডোর তারগুলি সাধারণত হলুদ হয়, যখন মাল্টিমোড ইনডোর তারগুলি সাধারণত কমলা বা ফাইবারের ধরণের উপর নির্ভর করে অন্যান্য রঙের হয়।

সংযোগকারীর বিবরণ

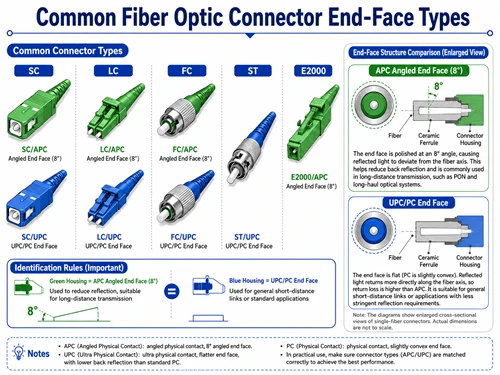

E2000/APC সংযোগকারী

দE2000/APC সংযোগকারীএটি একটি পুশ-পুল ফাইবার অপটিক সংযোগকারী যা একটিধাতু স্বয়ংক্রিয় শাটার. এর মিলন কাঠামো SC-এর মতো, কিন্তু এটি একটি থ্রেডেড কাপলিং এর পরিবর্তে একটি ল্যাচ-লকিং প্রক্রিয়া ব্যবহার করে, যা ইনস্টলেশন এবং অপসারণকে আরও সুবিধাজনক করে তোলে।

সংযোগকারী একটি স্প্রিং-লোড করা সিরামিক ফেরুল ব্যবহার করে। দAPC সংস্করণে একটি 8 ডিগ্রি কোণযুক্ত পলিশ রয়েছে, যা খুব কম পিঠের প্রতিফলন অর্জন করতে সাহায্য করে। E2000 সংযোগকারী হাউজিং সাধারণত ধাতু দিয়ে তৈরি হয়, এবং APC সংস্করণ সাধারণত a দ্বারা চিহ্নিত করা হয়সবুজ হাউজিং বা সবুজ গাইড হাতা আবরণ. SM/PC সংস্করণটি সাধারণত নীল হয়। এটির স্ব-ক্লোজিং ডাস্ট শাটার ফেরুলের শেষ মুখকে ধুলো দূষণ থেকে রক্ষা করে যখন সংযোগকারী মিলিত হয় না।

অপটিক্যাল কর্মক্ষমতার পরিপ্রেক্ষিতে, একটি উচ্চ-গুণমানE2000/APC সংযোগকারীসাধারণত একটি সন্নিবেশ ক্ষতি প্রদান করে0.3 ডিবি এর কম, যখন APC রিটার্ন ক্ষতি সাধারণত পৌঁছতে পারে50-60 dB স্তরের চেয়ে বড় বা সমান. যান্ত্রিক স্থায়িত্বের জন্য, অনেক নির্মাতার স্পেসিফিকেশন সমর্থন করে500 সঙ্গম চক্রের চেয়ে বড় বা সমান, পুনরাবৃত্ত মিলনের পর টেনশনের বৈচিত্র্যের সাথে সাধারণত এর মধ্যে নিয়ন্ত্রিত হয়0.1-0.2 dB এর থেকে কম বা সমান, Telcordia GR-326 বা IEC 61300 সিরিজের পরীক্ষার প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ।

রক্ষণাবেক্ষণের জন্য, যদিও E2000 সংযোগকারীতে একটি প্রতিরক্ষামূলক শাটার রয়েছে, তবুও নিয়মিত পরিষ্কার করা প্রয়োজন। অপারেশনের আগে এবং পরে, আঙুলের ছাপ, তেল এবং ধুলো এড়াতে ফাইবার ক্লিনিং পেন বা লিন্ট-মুক্ত অ্যালকোহল সোয়াব দিয়ে ফেরুলের প্রান্তের মুখ পরিষ্কার করা উচিত। কোন স্ক্র্যাচ বা দূষণ নেই তা নিশ্চিত করার জন্য একটি ফাইবার পরিদর্শন মাইক্রোস্কোপ দিয়ে শেষ মুখটি পরিদর্শন করার পরামর্শ দেওয়া হয়, স্থিতিশীল অপটিক্যাল লিঙ্ক কর্মক্ষমতা নিশ্চিত করে।

FC/APC সংযোগকারী

দFC/APC সংযোগকারীথ্রেডেড মেটাল কাপলিং স্ট্রাকচার সহ একটি নলাকার ফাইবার অপটিক সংযোগকারী। এটি স্থিতিশীল যান্ত্রিক লকিং, কম্পন প্রতিরোধের এবং বারবার মিলনের প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

এর গঠনে একটি থ্রেডেড হাতা এবং একটি নির্ভুল সিরামিক ফেরুল রয়েছে। ইনস্টলেশনের সময়, সংযোগকারীটি একটি নিরাপদ এবং স্থিতিশীল অপটিক্যাল সংযোগ প্রদান করে কাপলিং বাদামকে শক্ত করে লক করা হয়। এই প্যাচ তারের একটি ব্যবহার করেFC/APC সংযোগকারী, মানে FC সংযোগকারী একটি দিয়ে সমাপ্ত8 ডিগ্রি কোণীয় APC পলিশ.

FC/PC এর সাথে তুলনা করে,এফসি/এপিসিকোণীয় প্রান্ত-ফেস পলিশিংয়ের মাধ্যমে উল্লেখযোগ্যভাবে অপটিক্যাল প্রতিফলন হ্রাস করে, রিটার্ন ক্ষতি সাধারণত পৌঁছায়60 ডিবি এর চেয়ে বড় বা সমান. এটি CATV সিস্টেম, PON নেটওয়ার্ক, দীর্ঘ-দূরত্বের ট্রান্সমিশন লিঙ্ক, অপটিক্যাল ডিস্ট্রিবিউশন ফ্রেম এবং অন্যান্য একক মোড অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে কম প্রতিফলন প্রয়োজন। সাধারণত সন্নিবেশ ক্ষতি প্রায় হয়0.2-0.3 dB, উত্পাদন গ্রেড এবং পরীক্ষার অবস্থার উপর নির্ভর করে।

এফসি সংযোগকারীর যান্ত্রিক পরিষেবা জীবন পৌঁছতে পারে1,000+ মিলন চক্রIEC 61300-2-2 স্থায়িত্ব পরীক্ষার শর্তের অধীনে। সংযোজকটি শক, প্রসার্য চাপ এবং অন্যান্য পরিবেশগত চাপের পরিস্থিতিতেও ভাল নির্ভরযোগ্যতা সরবরাহ করে।

ব্যবহারের সময়, FC/APC সংযোগকারীকে ধীরে ধীরে শক্ত করা উচিত। সিরামিক ফেরুল বা অ্যাডাপ্টারের হাতা ক্ষতি রোধ করতে অতিরিক্ত বল এড়ানো উচিত। সংযোগকারীর শেষ মুখটি অবশ্যই পরিষ্কার থাকতে হবে, কারণ তেল, ধুলো এবং কণা দূষণ সন্নিবেশের ক্ষতি বাড়াতে পারে এবং রিটার্ন লসের কার্যকারিতা হ্রাস করতে পারে।

ফাইবার টাইপ এবং বেন্ড-অসংবেদনশীল কর্মক্ষমতা

এই E2000/APC থেকে FC/APC একক মোড প্যাচ তারের সাথে নির্মিতG.657.A2 বেন্ড-অসংবেদনশীল অপটিক্যাল ফাইবার, কমপ্যাক্ট ইনডোর রাউটিং পরিবেশে স্থিতিশীল কর্মক্ষমতার জন্য ডিজাইন করা হয়েছে। প্রচলিত G.652.D সিঙ্গেল মোড ফাইবারের সাথে তুলনা করে, G.657.A2 ম্যাক্রো-বেন্ডিং লসের জন্য শক্তিশালী প্রতিরোধের অফার করে, এটিকে FTTH, FTTx, PON নেটওয়ার্ক, ODF ক্যাবিনেট, ওয়াল-মাউন্ট করা ফাইবার বক্স এবং উঁচু{6} রুমগুলির জন্য ব্যবহারিক পছন্দ করে তোলে।

তারের স্ট্যান্ডার্ড একক মোড ট্রান্সমিশন সমর্থন করে1310nm এবং 1550nm, যখন বাঁক-অসংবেদনশীল ফাইবার ডিজাইন টাইট রাউটিং, তারের কয়েলিং, ট্রে ম্যানেজমেন্ট, বা সীমিত ইনস্টলেশন স্থান দ্বারা সৃষ্ট অতিরিক্ত ক্ষয় কমাতে সাহায্য করে। একটি সংক্ষিপ্ত 4 মি জাম্পারের জন্য, ফাইবার ক্ষয় নিজেই খুব কম; বাস্তব নেটওয়ার্ক স্থাপনে, সামগ্রিক লিঙ্ক কর্মক্ষমতা প্রধানত সংযোগকারীর গুণমান, শেষ-মুখ পরিচ্ছন্নতা, নমন নিয়ন্ত্রণ, এবং সন্নিবেশ ক্ষতি দ্বারা প্রভাবিত হয়।

G.657.A2 G.652.D একক মোড সিস্টেমের সাথে সামঞ্জস্যপূর্ণ, এই প্যাচ কর্ডটি ট্রান্সমিশন প্ল্যাটফর্ম পরিবর্তন না করে বিদ্যমান OS2 একক মোড নেটওয়ার্কে ব্যবহার করার অনুমতি দেয়। এটি ক্যাবিনেট ওয়্যারিং, প্যাচ প্যানেল সংযোগ এবং অ্যাক্সেস নেটওয়ার্ক রক্ষণাবেক্ষণের সময় ইঞ্জিনিয়ারদের আরও নমনীয়তা দেয়।

তারের নির্মাণ এবং উপাদান নকশা

তারের একটি ব্যবহার করেসিমপ্লেক্স বৃত্তাকার তারের গঠনসঙ্গে a3.0 মিমি বাইরের ব্যাস. নির্মাণের মধ্যে রয়েছে একটি 9/125µm একক মোড অপটিক্যাল ফাইবার, প্রতিরক্ষামূলক আবরণ বা টাইট-বাফার স্তর, অ্যারামিড সুতার শক্তি সদস্য এবং একটি বাইরেরহলুদ LSZH জ্যাকেট.

দaramid সুতা শক্তিবৃদ্ধিহ্যান্ডলিং এবং ইনস্টলেশনের সময় প্রসার্য প্রতিরোধের উন্নতি করে, গ্লাস ফাইবারকে অত্যধিক টানা চাপ থেকে রক্ষা করতে সহায়তা করে। পাতলা 0.9 মিমি বা 2.0 মিমি তারের নির্মাণের তুলনায়, 3.0 মিমি জ্যাকেট আরও ভালো যান্ত্রিক সুরক্ষা প্রদান করে এবং বারবার প্যাচিং, ক্যাবিনেট রাউটিং এবং টেলিকম রুম অপারেশনের জন্য আরও উপযুক্ত।

দLSZH, লো স্মোক জিরো হ্যালোজেন, জ্যাকেটঅভ্যন্তরীণ তারের পরিবেশের জন্য উপযুক্ত যেখানে শিখা-প্রতিরোধী কর্মক্ষমতা, কম ধোঁয়া নির্গমন, এবং কম হ্যালোজেন গ্যাস নির্গত হওয়া গুরুত্বপূর্ণ। এটি সাধারণত যোগাযোগ কক্ষ, ডেটা ক্যাবিনেট, বিল্ডিং ক্যাবলিং সিস্টেম, FTTH ইনডোর ডিস্ট্রিবিউশন পয়েন্ট এবং অন্যান্য নিয়ন্ত্রিত ইনডোর অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।

দহলুদ জ্যাকেটএকক মোড ফাইবার তারের জন্য মানক রঙ শনাক্তকরণ অনুশীলন অনুসরণ করে, যা ইনস্টলার এবং রক্ষণাবেক্ষণ দলগুলির জন্য ক্যাবলিং পরিচালনার সময় মাল্টিমোড লিঙ্কগুলি থেকে একক মোড লিঙ্কগুলিকে আলাদা করা সহজ করে তোলে।

অপটিক্যাল এবং মেকানিক্যাল পারফরম্যান্স

মান নিয়ন্ত্রণ এবং ডেলিভারি সমর্থন

চালানের আগে প্রতিটি তারের অপটিক্যাল পারফরম্যান্স পরীক্ষার সাথে সরবরাহ করা যেতে পারে। স্ট্যান্ডার্ড পরিদর্শন আইটেম অন্তর্ভুক্ত হতে পারে সন্নিবেশ ক্ষতি, ফেরত ক্ষতি, সংযোগকারী শেষ{1}}মুখ পরিদর্শন, তারের উপস্থিতি পরীক্ষা, দৈর্ঘ্য যাচাইকরণ, এবং প্যাকেজিং পরিদর্শন।

কঠোর প্রয়োজনীয়তা সহ প্রকল্পগুলির জন্য, ক্রেতার স্পেসিফিকেশন অনুযায়ী পরীক্ষার রিপোর্ট এবং কাস্টমাইজড লেবেলিং প্রদান করা যেতে পারে। উপলব্ধ কাস্টমাইজেশনের মধ্যে সংযোগকারী সংমিশ্রণ, তারের দৈর্ঘ্য, জ্যাকেটের ব্যাস, জ্যাকেট উপাদান, রঙ, বুট শৈলী, প্যাকেজিং পদ্ধতি এবং পরীক্ষার ডকুমেন্টেশন অন্তর্ভুক্ত রয়েছে।

সাধারণ ত্রুটি এবং সমস্যা সমাধানের নির্দেশিকা

শেষ-মুখ দূষণ বা স্ক্র্যাচ:এটি ফাইবার প্যাচ তারের ব্যর্থতার সবচেয়ে সাধারণ কারণগুলির মধ্যে একটি। নিয়মিতভাবে একটি ফাইবার ক্লিনিং পেন, ক্লিনিং সোয়াব বা অন্যান্য সঠিক ফাইবার ক্লিনিং টুল দিয়ে কানেক্টরের প্রান্তের মুখ পরিষ্কার করুন। যদি সন্নিবেশের ক্ষতি উল্লেখযোগ্যভাবে বৃদ্ধি পায়, উদাহরণস্বরূপ 0.5 dB এর উপরে, বা রিটার্ন লস কমে যায়, তাহলে প্যাচ ক্যাবলটি সরিয়ে ফেলুন এবং শেষের মুখে ধুলো, তেলের দাগ, আঙুলের ছাপ বা স্ক্র্যাচ আছে কিনা তা পরীক্ষা করুন। যাচাইয়ের জন্য একটি ফাইবার পরিদর্শন মাইক্রোস্কোপ ব্যবহার করুন। প্রয়োজনে, সংযোগকারী প্রতিস্থাপন করুন বা শেষের মুখটি আবার-পলিশ করুন।

অত্যধিক নমন বা ফাইবার ভাঙ্গা:তারের রাউটিং পাথ পরীক্ষা করুন এবং নিশ্চিত করুন যে প্যাচ কেবলটি প্রস্তাবিত বাঁক ব্যাসার্ধের বাইরে বাঁকানো হয়েছে বা অতিরিক্ত টানানোর শক্তির সংস্পর্শে এসেছে কিনা। অত্যধিক বাঁকানো বা টান অভ্যন্তরীণ ফাইবার ক্ষতি করতে পারে বা অপটিক্যাল ক্ষতি বাড়াতে পারে। নিশ্চিত করুন যে তারটি মসৃণভাবে রুট করা হয়েছে, এবং ক্যাবিনেটের পিছনে, দেয়ালের কোণে বা তারের-পরিচালনা প্রান্তের চারপাশে তীক্ষ্ণ বাঁক এড়িয়ে চলুন।

ইন্টারফেসের অমিল:নিশ্চিত করুন যে সরঞ্জাম পোর্টের ধরন প্যাচ তারের সংযোগকারী প্রকারের সাথে মেলে। বিভিন্ন ইন্টারফেস, যেমন APC বনাম UPC বা FC বনাম SC, সরাসরি মিলিত হওয়া উচিত নয়। ভুল মিলনের কারণে উচ্চ প্রতিফলন, উচ্চ সন্নিবেশ ক্ষতি বা সংযোগকারীর ক্ষতি হতে পারে। একটি উপযুক্ত অ্যাডাপ্টার ব্যবহার করুন বা প্রয়োজনে সঠিক সংযোগকারী প্রকারের সাথে প্যাচ কেবলটি প্রতিস্থাপন করুন।

আলগা মিলন:সংযোগকারীটি সঠিকভাবে লক করা আছে কিনা তা পরীক্ষা করুন। FC সংযোগকারী বাদাম নিরাপদে শক্ত করা উচিত, এবং E2000 সংযোগকারী সম্পূর্ণরূপে লকিং অবস্থানে ঢোকানো উচিত। আলগা যোগাযোগের ফলে উচ্চ ক্ষতি হতে পারে, অস্থির সংকেত ট্রান্সমিশন হতে পারে বা মাঝে মাঝে লিঙ্ক ব্যর্থ হতে পারে।

ফাইবার ভাঙ্গা:যদি অপটিক্যাল লিঙ্কে কোন সিগন্যাল না থাকে বা অত্যন্ত উচ্চ টেনশন না থাকে, তাহলে ফল্ট পয়েন্ট সনাক্ত করতে একটি OTDR ব্যবহার করুন। ইনস্টলেশনের ক্ষতি, তীক্ষ্ণ প্রভাব বা অতিরিক্ত উত্তেজনার কারণে ফাইবার কোরটি ভেঙে গেছে কিনা তা পরীক্ষা করুন। যেখানে প্রযোজ্য সেখানে ফিউশন স্প্লাইসিং দ্বারা ভাঙ্গা বিন্দু মেরামত করুন, অথবা মেরামত বাস্তব না হলে প্যাচ কেবলটি প্রতিস্থাপন করুন
